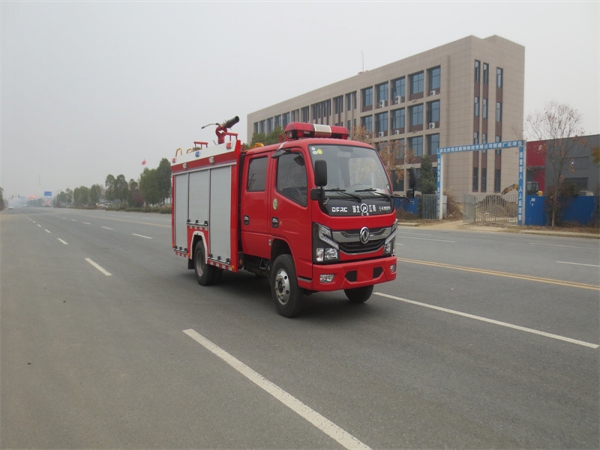

【東風2.5水罐消防車技術參數】 | |||
產品名稱 | JDF5073GXFSG20/E6型水罐消防車 | ||
總質量(Kg) | 7100 | 罐體容積(m3) | 2.35 |
額定載質量(Kg) | 2350 | 外形尺寸(mm) | 6330×1980×2880 |
整備質量(Kg) | 4375 | 駕駛室準乘人數(人) | 2+3 |
接近角/離去角(°) | 24/13 | 前懸/后懸(mm) | 1040/1900 |
軸數 | 2 | 軸距(mm) | 3308 |
軸荷(Kg) | 2380/4720 | 最高車速(Km/h) | 90 |
其它 | 隨底盤選裝駕駛室;后伸:82mm;罐體容積:2.35立方米;罐體尺寸(長×寬×高):2180×1000×1130(mm);ABS型號/廠家:ABS/ASR-24V-4S/4M/襄陽東風隆誠機械有限責任公司;側面防護及后下部防護裝置材料材質:Q235,側面防護為整體式結構;后下部防護裝置連接方式:螺栓連接,斷面尺寸(寬×高):100×100(mm),離地高度:390mm;主要專用裝置有消防泵,消防炮. | ||
【底盤技術參數】 | |||
底盤型號 | EQ1075DJ3CDF | 底盤名稱 | 載貨汽車底盤（二類） |
商標名稱 | 東風牌 | 生產企業 | 東風汽車股份有限公司 |
外形尺寸(mm) | 5845×1980×2160 | 輪胎數 | 6 |
接近角/離去角(°) | 24/13 | 輪胎規格 | 7.00R16,7.00R16LT 14PR |
鋼板彈簧片數 | 6/6+5,3/3+3,6/4+3,6/5+2,6/3+3 | 前輪距(mm) | 1521 |
燃料種類 | 柴油 | 后輪距(mm) | 1498,1586,1670 |
排放標準 | GB17691-2018國Ⅵ | ||
發動機型號 | 發動機生產企業 | 排量(ml) | 功率(Kw) |
Q23-115E60 | 安徽全柴動力股份有限公司 | 2300 | 85 |
一、整車主要參數
外廓尺寸 | 6330×1980×2880mm |
最大總質量 | 7100kg |
載液量 | 水罐車載水2350kg |
最高車速 | 90km/h |
消防泵額定流量 | 30L/s 1.0MPa |
消防炮額定流量 | 水罐車：30L/s 1.0MPa |
消防炮射程 | 水罐車：≥55m |
比功率 | 90/7.1=12.67 |
接近角/離去角 | 24°/13° |
二、底盤
1、 底盤主要參數
型號 | EQ1075DJ3CDF |
|
制造商 | 東風汽車股份有限公司 | |
發動機額定功率 | 85kw | |
發動機排量 | 2000ml | |
發動機排放標準 | GB17691-2018國Ⅵ | |
驅動形式 | 4×2 | |
軸距 | 3308mm | |
最大允許總重 | 7360kg | |
最小轉彎半徑 | ≤7m | |
變速箱 | 手動 | |
取力器 | 夾心 |
2、乘員室
結構 | 平頭、四門，原裝雙排 | |
司乘人員數 | 2+3人 | |
駕駛員位置 | 左置 | |
設備 | 原車儀表板處設置消防操作儀表板及警燈控制盒，加裝 1、 警報器； 2、 取力器控制開關及指示燈； 3、 附加電源開關； |
三、 上裝結構及性能參數

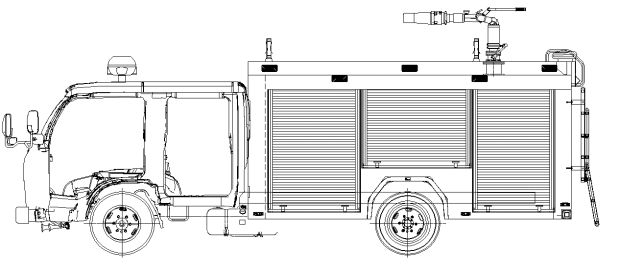

總體布置 | 整車由消防員乘員室和車身兩大部分組成，車身布置采用內藏罐式結構，左右兩側為器材箱，中部為水罐，器材箱后部為泵房。 |
工藝要求 | 所有碳鋼型材及板材均采用酸洗磷化處理防銹蝕，所有零部件、標準件均采用電鍍、電泳等表面表面處理工藝。所有切割件均采用激光切割機切割，保證零件精度。 |
| |
1、 器材箱和泵室
結構 | 主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走。 | |
器材箱 | 器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒 | |
泵房 | 泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材。 |  |
爬梯及上車拉手
| 后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過450mm，上車拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。 |
|
2、水罐 | ||
容量 | 2350kg |
|
材質 | 優質碳鋼，厚度為3mm | |
結構 | 內藏式罐體，內設縱、橫防浪板，中間開有人孔，封頭、側板、隔板均有增加強度的梯形折筋，頂板采用角鐵加強，水罐能承受0.1 MPa 的靜水壓力，經0.1 MPa 靜水壓強度試驗，罐體兩側面不出現明顯殘余變形，整體防銹蝕處理 | |
罐體固定 | 與底盤車架彈性連接 | |
罐體設置 | 人孔：設直徑460mm人孔1個，帶有快速鎖定/開啟裝置 | |
溢流口：設DN65溢流口1個 | ||
放余水口：設1個DN40水罐放余水口，配球閥 | ||
注水口：在水罐左右兩側各接1只DN65接口 | ||
進出水口：設1個水罐到水泵進水管，DN100閥門，手動控制，設1個水泵至水罐充水管，DN65閥門，手動控制 | ||
1、水泵
型號 | CB10/30-XZ型車用消防泵 |  |
形式 | 離心式 | |
額定流量 | 30L/s @1.0MPa | |
出口額定壓力 | 1.0MPa | |
最大吸深 | 7m | |
引水裝置 | 活塞式真空泵 | |
引水時間 | 最大吸深時≤50s |
1、 管路系統
管道材質 | 優質無縫鋼管 |  |
吸水管路 | 泵房后側設一個DN100吸水口 | |
注水管路 | 水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路 | |
出水管路 | 泵房左右兩側各設1個DN80出水口，帶截止閥和捫蓋 | |
冷卻水管路 |
五、滅火裝置
1、車載水炮
型號 | PS30W |  |
制造商 | 成都威斯特消防機械有限公司 | |
回轉角度 | 360°水平回轉 | |
最大仰/俯角 | 俯角≤-15°，仰角≥+60° | |
流量 | 30L/S | |
射程 | ≥55m |
六、消防控制系統
控制面板主要包括駕駛室控制和泵室控制兩部分
駕駛室內控制 | 水泵脫掛檔、警燈警報、照明及信號裝置控制等 |  |
泵室內控制 | 上裝總電源開關、參數顯示、狀態顯示 |
七、電氣設備
附加電氣 | 設獨立電路 |
|
輔助照明 | 消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等 | |
頻閃燈 | 車身兩側安裝紅、藍兩色頻閃燈 | |
警示裝置 | 長排全紅警燈，安裝在駕駛室頂部 | |
警報器，其控制盒在駕駛員前下方 | ||
火場照明 | 上裝后部安裝35W消防探照燈1個 |
八、表面處理
面漆 | 優質國產漆 |
顏色 | 車體外表面主色為RO3消防紅 |
