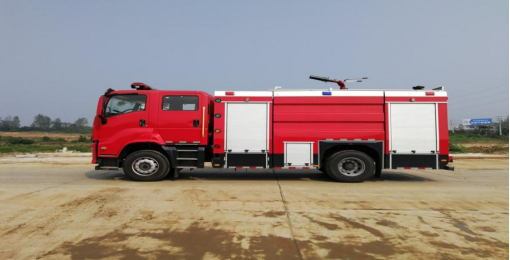

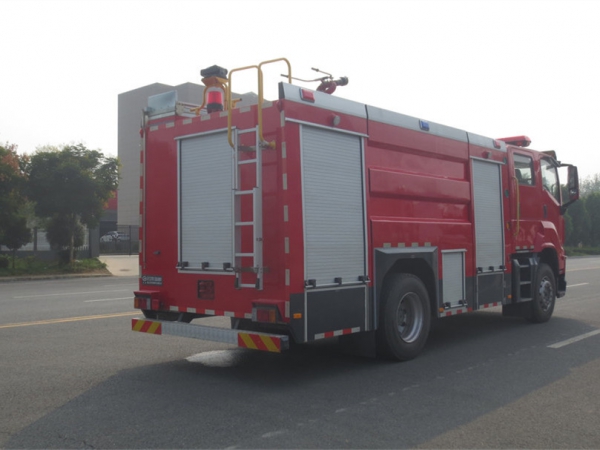

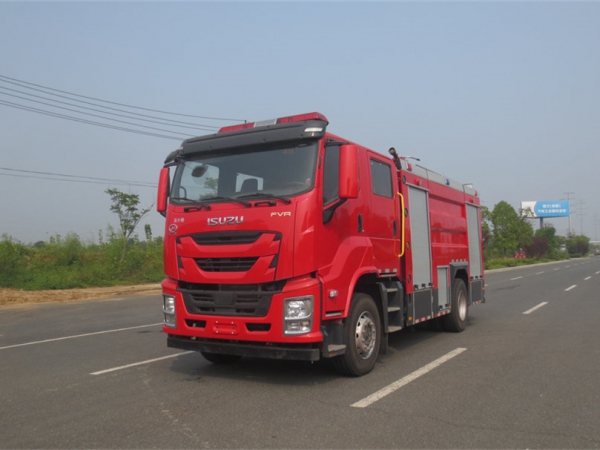

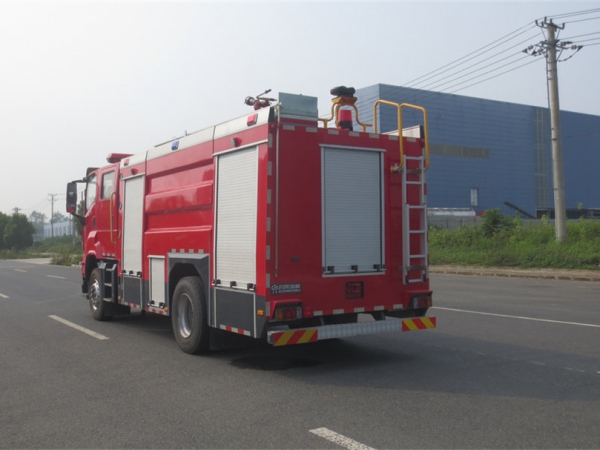

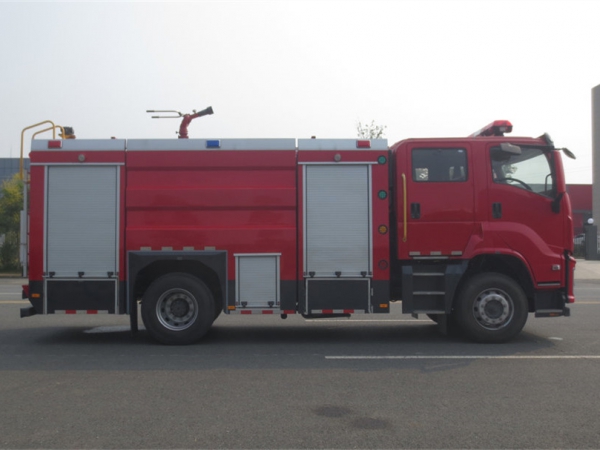

慶鈴6噸水罐消防車（國六排放，免征車型）
產品名稱	JDF5172GXFSG60/Q6型水罐消防車	罐體容積(m3)	6.3
總質量(Kg)	16925	整備質量(Kg)	10250
額定載質量(Kg)	6300	外形尺寸	8110×2540×3600
駕駛室準乘人數(人)	2+3	載質量利用系數
接近角/離去角(°)	17/10	前懸/后懸	1370/2240
軸數	2	軸距	4500,5550
軸荷(Kg)	5625/11300	最高車速(Km/h)	95
其它	罐體容積為6.3立方米,罐體尺寸:2020×2400×1360mm。ABS型號:APG3550500H1,ABS8.8 ECU 24V;ABS生產企業:浙江亞太機電股份有限公司,東科克諾爾商用車制動系統(十堰)有限公司;整體式側防護結構,后防護裝置材料:Q235,截面尺寸:120×120mm,與車輛連接方式:螺栓連接,后防護離地高度:400mm;主要專用裝置有消防泵,消防炮。
【底盤技術參數】
底盤型號	QL1180EQFRY	商標名稱	五十鈴牌
鋼板彈簧片數	7/6+8	輪胎數	6
接近角/離去角(°)	17/25,17/22	輪胎規格	295/80R22.5 16PR
前輪距	后輪距	1855	后輪距
排放標準	GB17691-2018國Ⅵ
發動機型號	發動機生產企業	排量	功率(Kw)
6HK1-TCG61	五十鈴(中國)發動機有限公司	7790	177

整車尺寸：

外廓尺寸	8110×2540×3600mm
最大總質量	16925kg
載液量	載水6300g
最高車速	90km/h
消防泵額定流量	40L/s 1.0MPa
消防炮額定流量	40L/s 1.0MPa
消防炮射程	≥65m
比功率	177/17=10.4
接近角/離去角	17°/10°

底盤：

型號	QL1180EQFRY
制造商	慶鈴汽車股份有限公司
發動機額定功率	177kw
發動機排量	7790ml
發動機排放標準	GB17691-2018國Ⅵ
驅動形式	4×2
軸距	4500mm
最大允許總重	18000kg

乘員室：

結構

平頭、四門，單排改裝雙排

司乘人員數

2+3人

設備

原車儀表板處設置消防操作儀表板及警燈控制盒，加裝

1、警報器；

2、取力器控制開關及指示燈；

3、附加電源開關；

上裝結構及性能參數：

總體布置	整車由消防員乘員室和車身兩大部分組成，車身布置采用三分體式結構，前部為器材箱，中部為水罐，后部為水泵房，罐體為平行六面體廂式容罐。

器材箱泵室：

結構	主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑花紋板，可行走，兩邊設翻轉踏板，防滑設計。
器材箱	器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈，器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門，可放置小型工具
泵房	泵房位于整車后部，兩側與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材。
爬梯及拉手	后爬梯采用鋁合金兩節翻轉爬梯，使用時離地不超過450mm，上車?yán)植捎帽砻鎺О疾鄯阑瑘A鋼管，表面噴塑處理。
水罐
容量	6300kg
材質	優質碳鋼，厚度底板5mm，側板4mm，頂板3mm
罐體固定	與副車架彈性連接
罐體設置	人孔：設DN460人孔蓋1個，帶有快速鎖定/開啟自動泄壓裝置
	溢流口：設DN65溢流口1個
	放余水口：設1個DN25水罐放余水配手動球閥
	注水口：在水罐左右兩側各接1個DN65接口
	進出水口：設1個水罐到水泵進水管DN125手動蝶閥(可選裝氣動），設1個水泵至水罐充水管DN65手動球閥(可選裝氣動）

水泵：

型號	CB10/40型常壓車用消防泵
形式	常壓離心式
額定流量	40L/s @1.0MPa
出口額定壓力	1.0MPa
最大吸深	7m
引水裝置	雙活塞真空泵
引水時間	最大吸深時≤50s

管道：

管道材質	優質無縫碳鋼管
吸水管路	泵房?jī)蓚?cè)設1個DN125吸水口
注水管路	水罐左右兩側各設1個DN65注水口，泵房?jī)?nèi)設置1個DN65水泵向罐內注水管路
出水管路	泵房左右兩側各設1個DN80出水口帶截止閥
冷卻水管路	配有冷卻取力器的冷卻水管路及控制閥

水炮：

型號	PS8/40W
制造商	成都威斯特消防機械有限公司
回轉角度	360°水平回轉
最大仰/俯角	俯角≤-15°，仰角≥+45°
流量	40L/S
射程	水≥65m

泵房：

駕駛室控制	水泵脫掛檔、警燈警報、照明及信號裝置控制等
泵室控制	上裝總電源開關、參數顯示、狀態顯示

電氣設備：

附加電氣	設獨立電路
輔助照明	消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等
頻閃燈	車身兩側安裝紅、藍兩色頻閃燈
警示裝置	長排全紅警燈，安裝在駕駛室頂部
警示裝置	警報器，其控制盒在駕駛員前下方
火場照明	上裝后部安裝35W消防探照燈1個

表面處理：

面漆	優質國產漆
顏色	車體外表面主色為RO3消防紅

器材布置：

1	按照消防實戰需要，根據消防操作程序，就近取放。
2	使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。
3	標示醒目，多人操作，互不干涉。

器材配置：

1	吸水管	125×4米	2	根	內扣式
2	濾水器	FLF125	1	件	內扣式
3	分水器	FII80/65×3-1.6	1	件	內扣式
4	集水器	JII125/65×2-1.0	1	件	內扣式
5	水帶	16-65-20	6	盤	低壓；內扣式
6	水帶	16-80-20	6	盤	低壓；內扣式
7	異徑接口	KJ65/80	2	件	內扣式
8	水帶包布	DT-SB	4	件
9	水帶掛鉤		4	件
10	地上消火栓扳手	QT-DS1；長400	1	件
11	地下消火栓扳手	長860	1	件
12	吸水管扳手	FS100	2	件
13	直流開關水槍	QZG3.5/7.5；65	1	支	低壓；內扣式
14	直流開花水槍	QZK3.5/7.5；65	1	支	低壓；內扣式
15	消防桶		1	個
16	滅火器	3kg	1	具
17	消防腰斧	長390 ；GF-285	1	件
18	橡皮錘		1	件
19	可充電式手提照明燈		1	件
